Code cb: porte bloque à la descente ?

Bonjour Sebastien,

Merci pour cette reponse.
Avant de toucher au fil j ai compare les connexions de mon boitier a celui de la notice.
Mon alimentation electrique va au bonne endroit. Par contre pour les fils venant du monteur il y a un souci. La terre c est bon, les 3 autres cables se branchnt sur les bornes 7 a 9, je pense dans le bon ordre mais je n ai pas regarde a l autre blut des fils cote moteur.
Par contre j ai un fil supplementaire entre le 6 et le 8. A quoi sert ce fil?
Pour faire votre test, branchement moteur sans anti chute il me suffit bien de debrancher le fil entre moteur et borne 8?

Merci d Avance.
RL

Bonjour,
Je regarde la notice et rien ne stipule la présence de ce fil, les liaisons de commande moteur doivent se faire en interne.
Vous pouvez enlever ce fil et essayer sans.

Oui et non, il faut brancher directement le Neutre moteur sur la borne 8.

Bonjour,

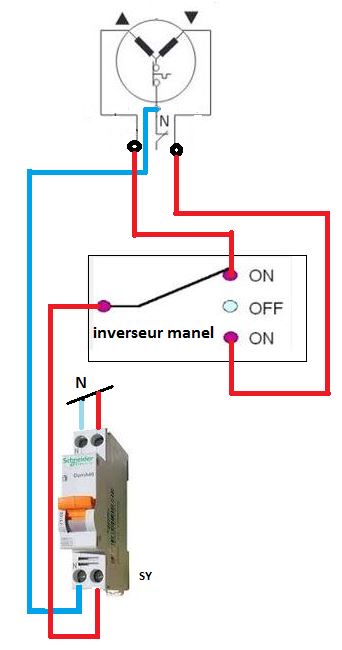

j'ai testé en faisant le montage présenté par Sylvain C.
Cela fonctionne. La porte ne s'arrête plus dans la descente.

J'en conclus que cela vient du boitier?
Dois-je le remplacer ou je peux le réparer?

Cordialement,
RL

Bonjour,
Je viens de lire le lien cité. Cela me rappelle avoir aidé à un remplacement de moteur dans ma famille, les dents des pignons étaient tellement usés que le moteur forçait et le système se mettait en erreur.
Je pense que le test sans électronique n'est pas assez précis car il n'y a aucune détection d'effort, il n'indique pas l'état de la partie mécanique. Je crois qu'en premier lieu, il faudrait ensuite s'assurer du bon état mécanique du moteur.
Si tout est bon de ce coté, se pencher vers l'électronique.
Quel âge a le montage, il pourrait y avoir un cumul des 2 éléments en panne.

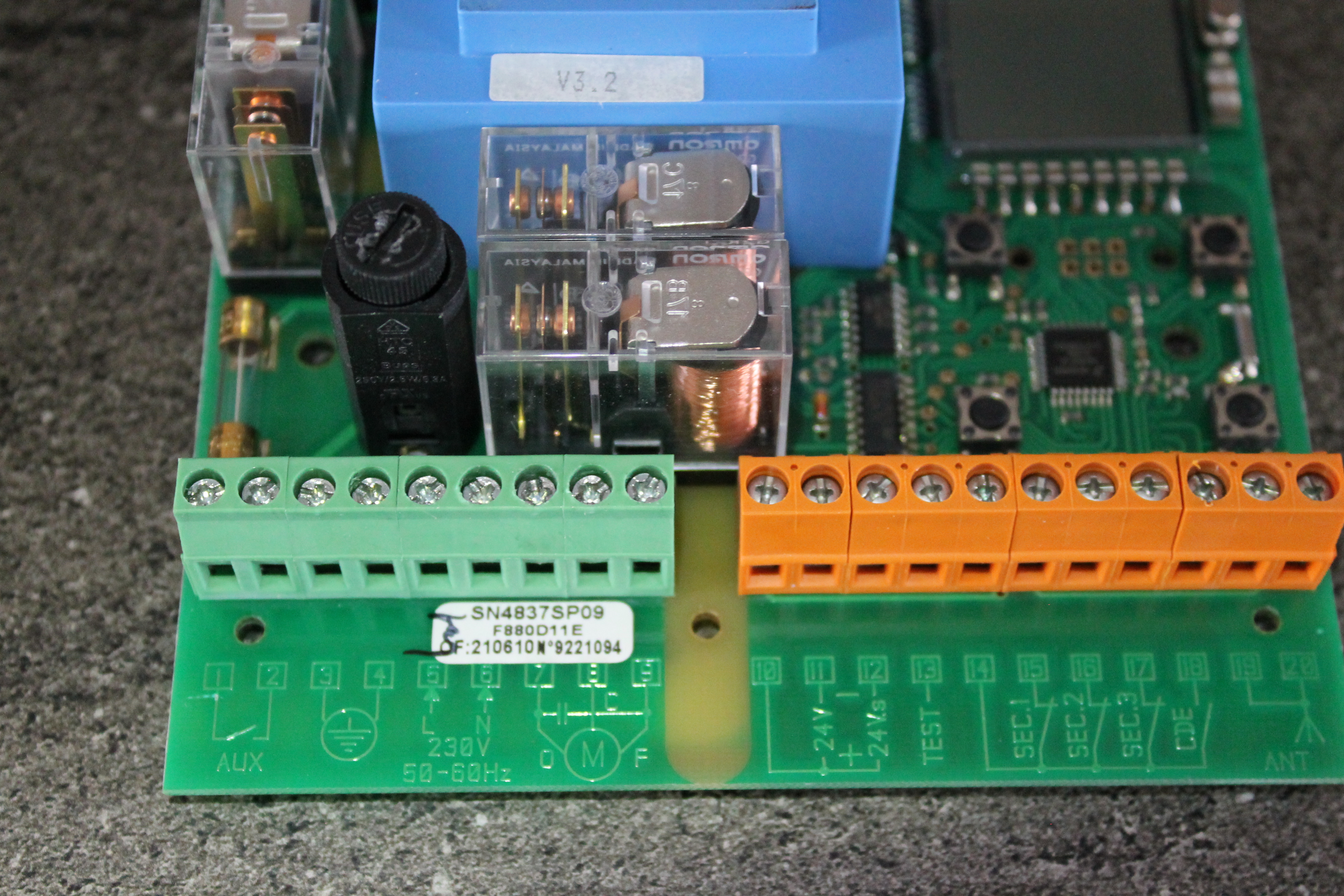

Vous pouvez mettre des photos du moteur et de l'électronique ?

Les bornes ne doivent jamais faire d'étincelles, sauf si elles sont mal serrées. A voir la photo, c'est peut-être le reflet d'étincelles des contacts du relais d'à coté, ce serait plus logique.
Voir s'il n'y aurait pas de mauvaises soudures des bornes de l'autre coté de la carte.
