branchement TYXIA 4620 sur motorisation Elixo 500 24V pack confort IO

Bonjour,

Je voudrais commander mon portail avec mon application Tydom de chez Delta dore et j'ai besoin d'un contact sec sur ma motorisation.

J utilise un récepteur contact TYXIA 4620.

Pouvez-vous par rapport au schéma de câblage me dire sur quelles bornes dois je me brancher.

Merci,

Sylvain
Sylvain

Sylvain

Niveau
0
54 / 100
points
Code postal:
Spécialité:
Mon produit Somfy favori:
Ma petite astuce:
Raison sociale:
Adresse:
Ville:
Site internet:
Activité professionnelle:
  • Partager cette question

    Réponses

    V-Rod
    V-Rod

    V-Rod

    Niveau
    4
    5000 / 5000
    points
    Code postal:
    Spécialité:
    Mon produit Somfy favori:
    Ma petite astuce:
    Raison sociale:
    Adresse:
    Ville:
    Site internet:
    Activité professionnelle:

    Bonjour,

    Le contact sec est sur 9/10 = piéton et 10/11 = total.

    CdL

    Sylvain
    Sylvain

    Sylvain

    Niveau
    0
    54 / 100
    points
    Code postal:
    Spécialité:
    Mon produit Somfy favori:
    Ma petite astuce:
    Raison sociale:
    Adresse:
    Ville:
    Site internet:
    Activité professionnelle:

    Merci de votre retour.

    Je voudrais juste être sûr de pas faire de bêtises.

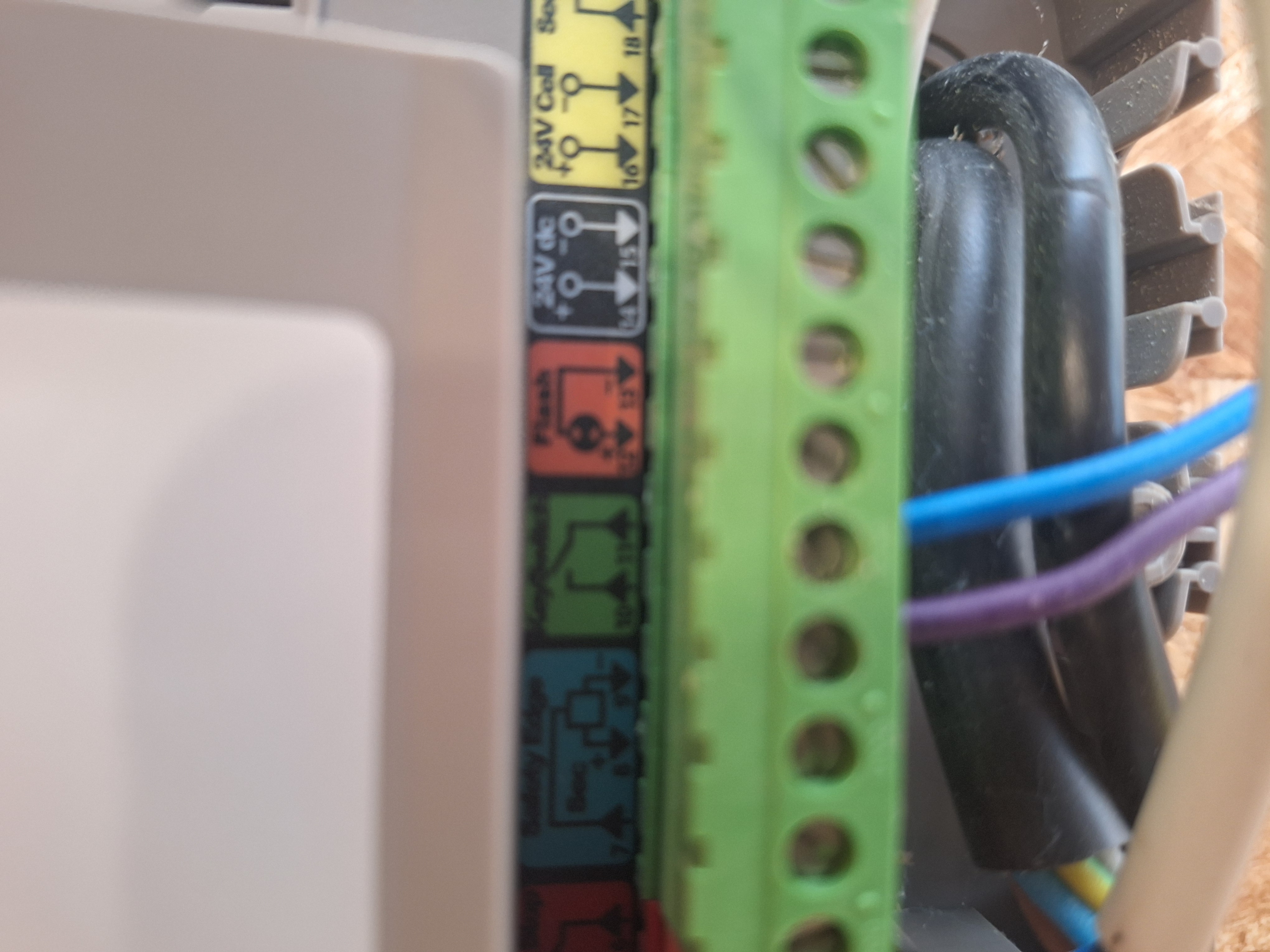

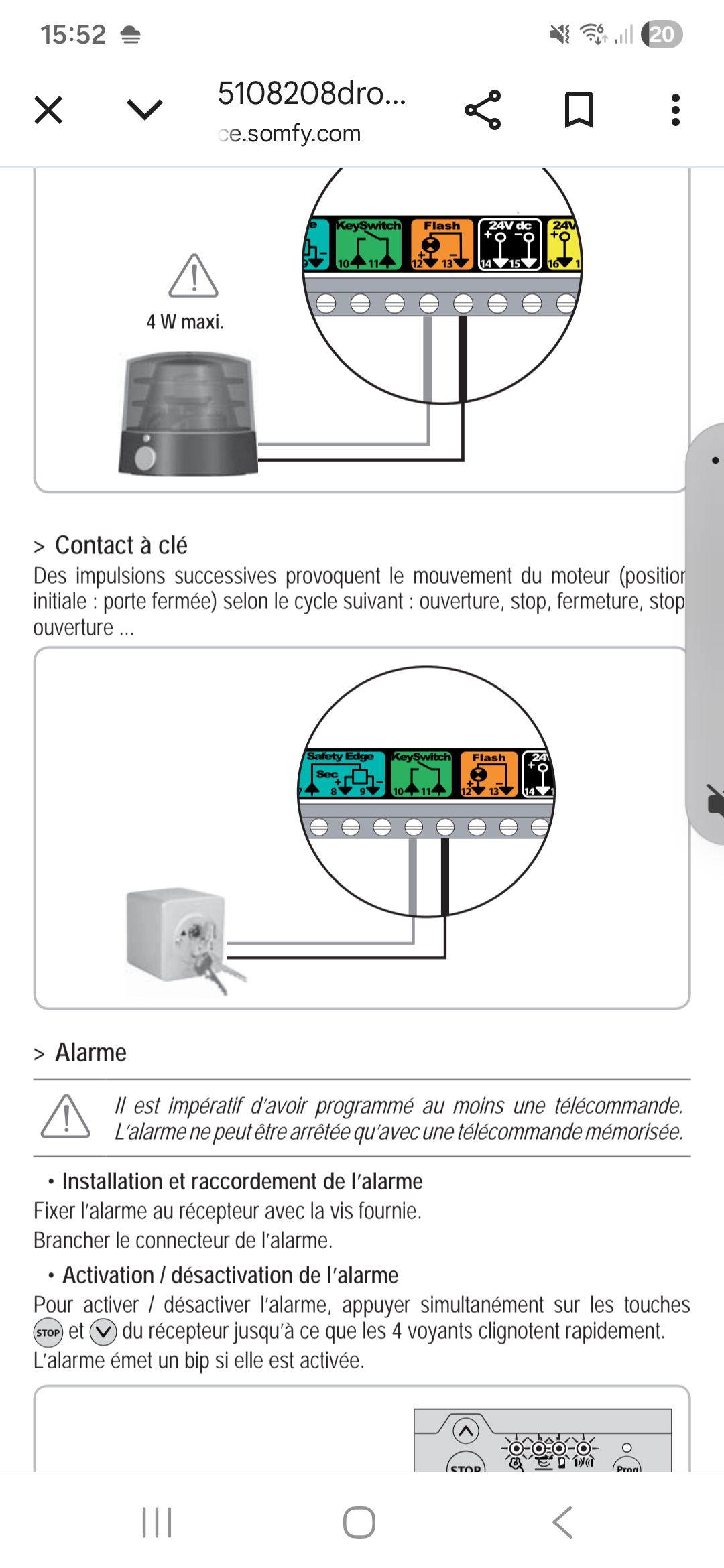

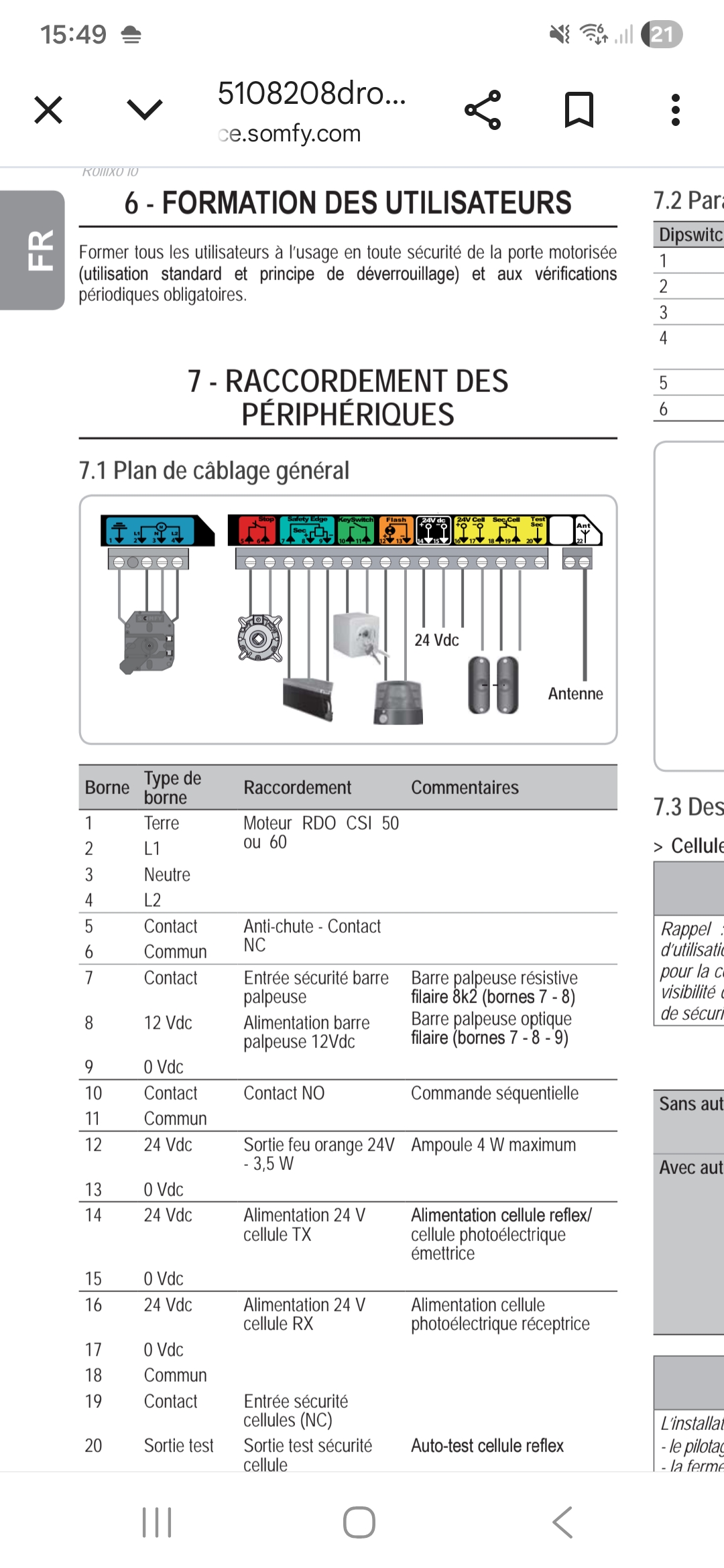

    Pouvez-vous valider le schéma de câblage car je sais pas si je dois utiliser les fils jaune et blanc ou je dois brancher comme le schéma ci-joint.

    Egalement le schéma de calbage d'un TYXIA 4620.

    Merci d'avance pour votre retour.

    Cordialement

    Sylvain

    V-Rod
    V-Rod

    V-Rod

    Niveau
    4
    5000 / 5000
    points
    Code postal:
    Spécialité:
    Mon produit Somfy favori:
    Ma petite astuce:
    Raison sociale:
    Adresse:
    Ville:
    Site internet:
    Activité professionnelle:

    C'est simple;

    Votre récepteur se raccorde au 230v N/L pas de terre.

    Le contact sec B se raccorde sur 10/11.

    Vu que ce récepteur est mono canal vous n'avez d'autre choix que de raccorder sur Total.

    CdL

    Sylvain
    Sylvain

    Sylvain

    Niveau
    0
    54 / 100
    points
    Code postal:
    Spécialité:
    Mon produit Somfy favori:
    Ma petite astuce:
    Raison sociale:
    Adresse:
    Ville:
    Site internet:
    Activité professionnelle:

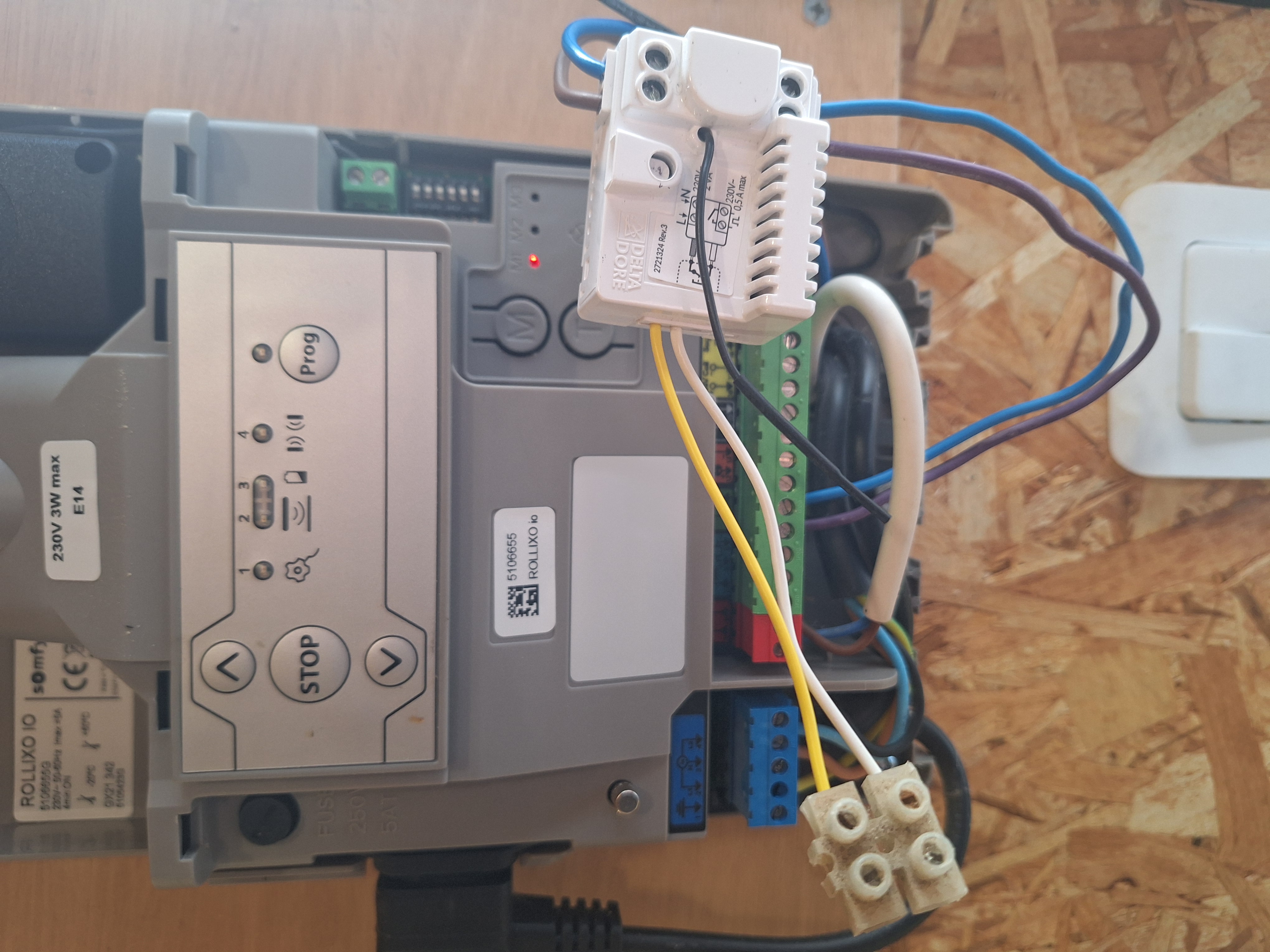

    Bon après avoir testé, voici la solution en pièce jointe

    Le fil jaune et blanc ne sont pas a raccorder mais il faut mettre un domino.
    Maintenant j'arrive a piloté a partir de mon application Tydom et même a partir de Alexa mon portail.

    Merci encore de votre soutien

    Cordialement

    Sylvain

    V-Rod
    V-Rod

    V-Rod

    Niveau
    4
    5000 / 5000
    points
    Code postal:
    Spécialité:
    Mon produit Somfy favori:
    Ma petite astuce:
    Raison sociale:
    Adresse:
    Ville:
    Site internet:
    Activité professionnelle:

    Ok....????? Donc vous avez mis en application le schéma B !

    Sylvain
    Sylvain

    Sylvain

    Niveau
    0
    54 / 100
    points
    Code postal:
    Spécialité:
    Mon produit Somfy favori:
    Ma petite astuce:
    Raison sociale:
    Adresse:
    Ville:
    Site internet:
    Activité professionnelle:

    oui mais en mettant un domino sur les fils jaune et blanc
