Ixengo 3S io et Linea 3000

Manifestement vous avez raccordé sur un contact N/F ce qui crée ce phénomène de coupure générale à toutes commandes.

Vous avez de la chance, car, j'ai la même box que vous et le même Bticino.

Dites moi sur quels borniers de la platine de rue et de la box vous avez raccordé.

Bonne soirée à vous.

Bonjour,

Merci pour votre aide.

J’ai raccordé sur les bornes suivantes

Départ platine S- et S+ arrivée S- et S+ bornier bticino fourni dans le kit (photo) départ C et NC du birnier bticino arrivée bornes 30 et 31 du bornier somfy.du portail.

Faut il utiliser le pont 1 fourni dans le circuit du portier? Dans mon cas il est sur la deuxième rangée en partant du bas.

Merci

Pas de photo ?

Mais ce que vous me dites est faux !

Moniteur borniers BUS = entrée BUS sur module BUS rail din.
Module BUS bornier sortie BUS = BUS platine.
Platine S+/S- = S+/S- relais.
Relais C/NO = 30/31 ou 31/32 box Somfy.

A mon avis sur le relais vous avez cablé sur C/NC.

N/O = normality open donc normalement ouvert.
N/C = normality closed donc normalement fermé.

Ici dans ce cas on a besoin d'un contact sec N/O donc normalement ouvert.

Bonne soirée

Re bonjour,

Je n’avais pas mentionné la partie du tableau.

Oui c’est branche sur NC / C sur le relai. Donc l’erreur viendrait de là.

Je fais le test.

Merci encore

C'est sûr que ca vient de là, un contact sec NC verrouille tous les autres organes de commande y compris radio.

Inversez les fils sur N/O et vous verrez que tout rentrera dans l'ordre.

Bonne soirée à vous.

Je viens de faire la modification et tout fonctionne.

Merci beaucoup pour votre aide.

Bonne soirée

Bonjour,

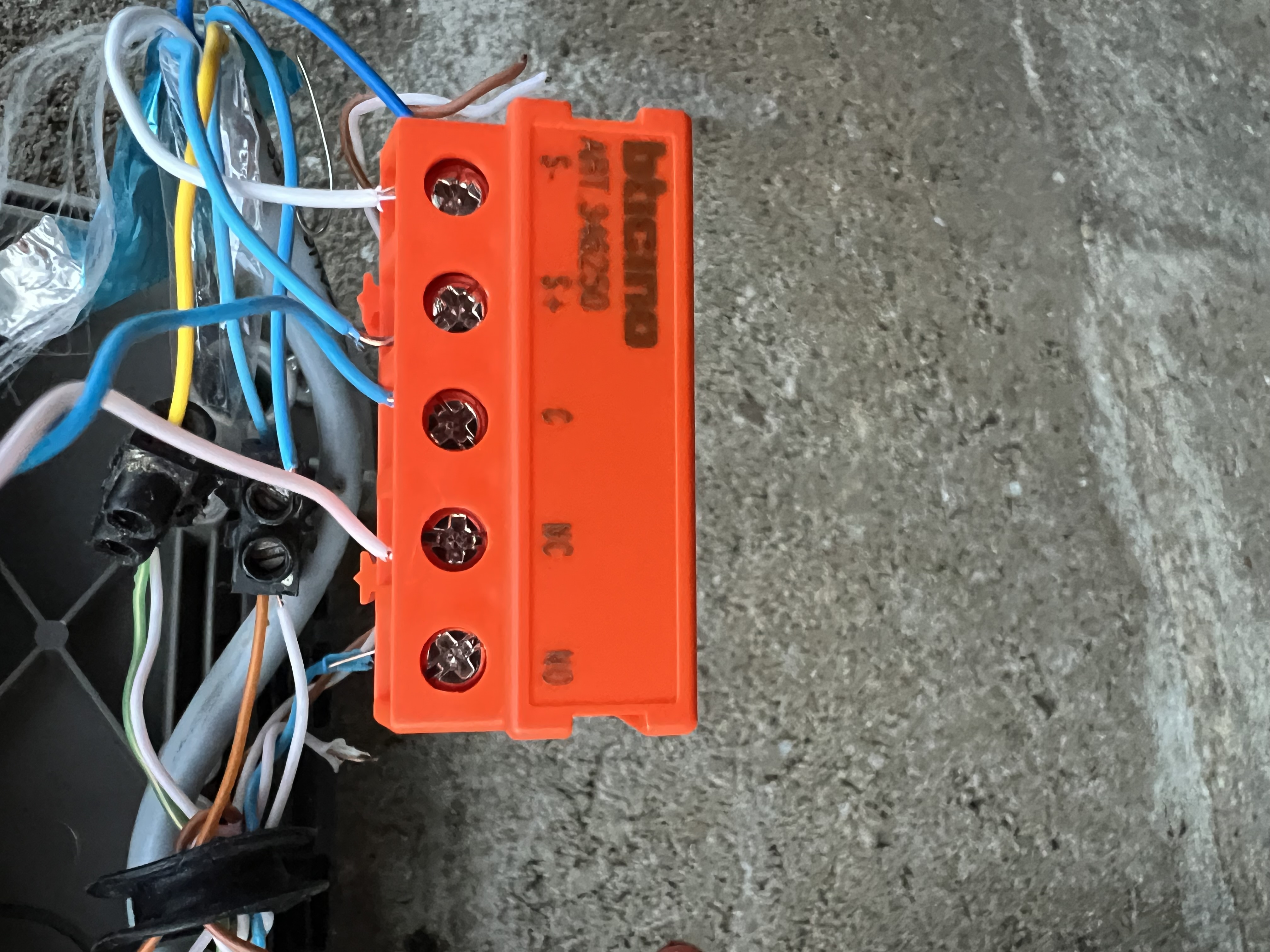

Et on voit clairement l'erreur sur la photo du relais orange ...

Parfait, merci de votre retour et bonne soirée.
Juste une petite remarque que je fais à tous ceux qui écrivent """"J’ai suivi le montage a la lettre"""" Si c'était le cas ca marcherait :-)

Malheureusement aucune notice de montage sur le eelai. Il est juste dans la boite. J’ai compris qu’il fallait l’utiliser en regardant des videos.

Si, dans la notice de pose du Bticino vous avez le raccordement du relais.

Mais l'important est que tout soit rentré dans l'ordre.
