Disque u pour evolvia star

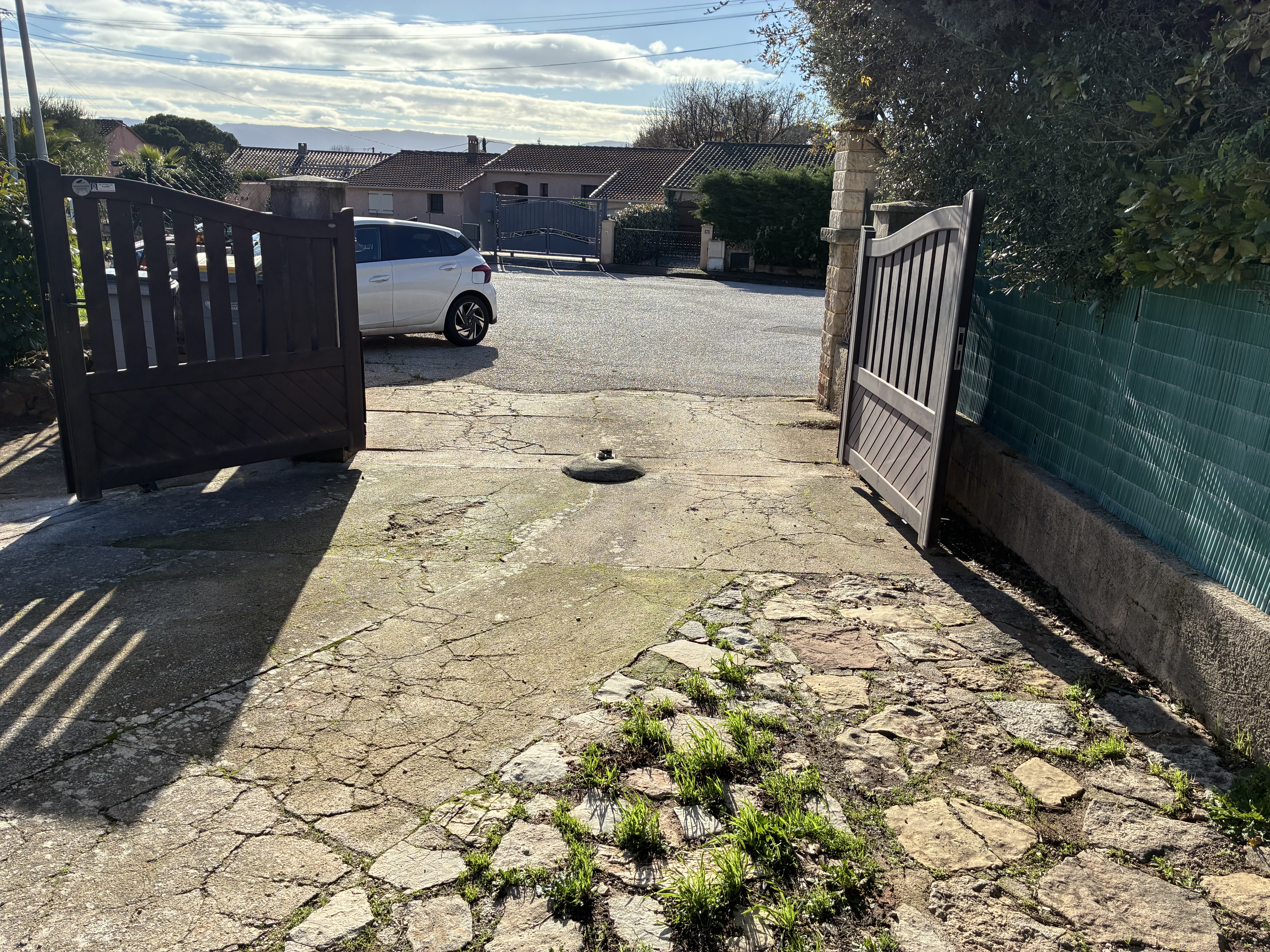

Il nous faut la même photo mais portail fermé.

L'Elvovia comme tous systèmes à bras ne conviendra pas.
En effet, vu la cote A de 5cm, la cote D + B = 63cm, donc avec 44cm ca ne passe pas, le grillage sera touché bien avant que le battant soit à 90°.

Il vous faut un système à vérins type Exavia; ainsi avec A = 5cm, B = L;e 27.5cm angle 100°.

Bonne journée à vous

Je vous confirme qu'un bras détruira le grillage adjacent.
Il faut donc un vérin.
Avec A = 5cm et gond déportés (SIB) la meilleure ouverture sera de 110°. Avec un peu de chance 115° mais sans garantie.

Bonne journée.
