Question en attente de réponse
Détermination Côte B EXAVIA XL
Bonjour,
Je souhaiterai de l'aide pour déterminer le point de mesure pour la côte B avant l'installation des mes vérins.
Les gonds de mon portail sont plus éloignés que le début de mon portail PVC par rapport au pilier.

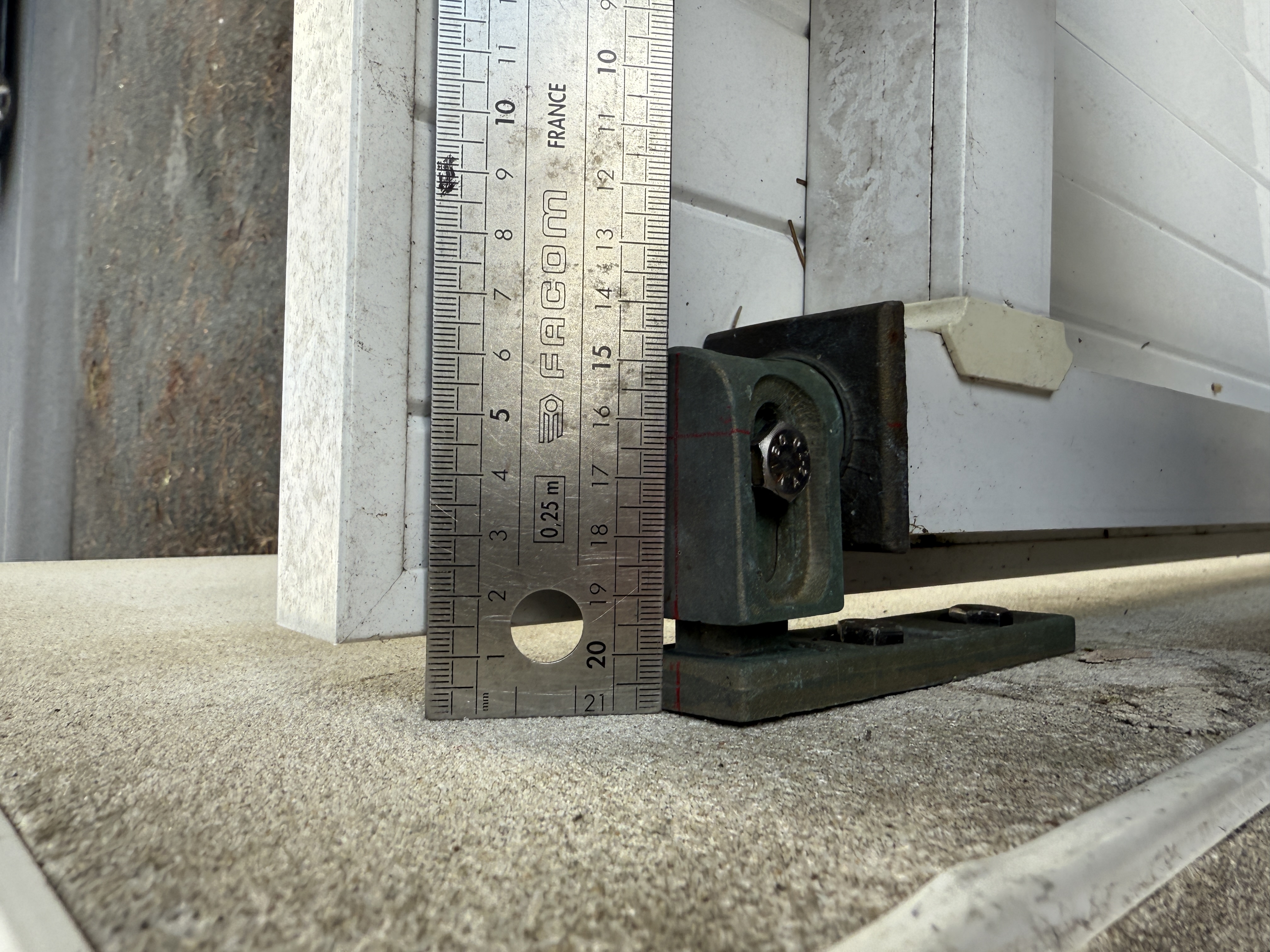

Est ce que je dois prendre la mesure jusqu'au milieu du gond (5cm) ou du portail (1,5cm) - voir photos-
Pour information, ma côte A est de 7cm
Merci,
Réponses
C'est l'axe de rotation, donc l'axe gond.
Si A = 7, B = axe gond à arrière du support pilier.
En fonction de la largeur du pilier vous avez le choix de S, M, L.
Bonne soirée
Bonsoir Coyote
Merci pour ta réponse très rapide.
En revanche je ne comprends pas quand tu dis B=axe gond à arrière du support piller .....
Quand je regarde le disque côte A (7 à 9) il me propose 15 en M et 29 en L
Je dois donc soustraire M ou L de l'écartement entre le support du pilier et l'axe du gond soit 5cm comme je l'avais dit précédemment ?
Merci
Oui, donc si vous choisissez la pose L.E 29, vous devez mesurer 29cm de l'axe gond à l'arrière du support.
Donc, 24cm de l'arrête pilier.
Bonne soirée
Bonjour,
Merci Coyote pour tes retours très rapides.

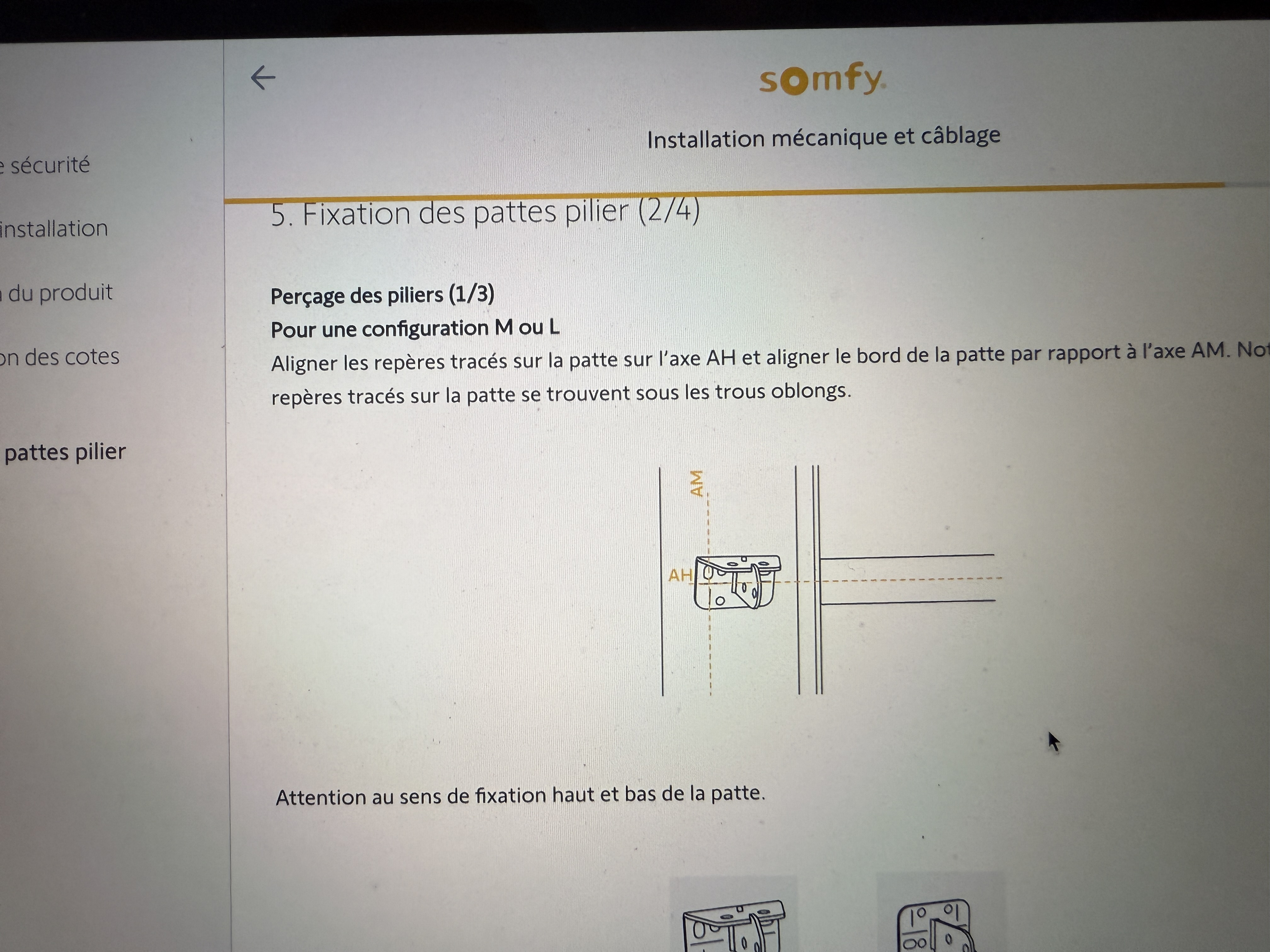

J'avais une autre question par rapport au placement de la patte sur l'axe AM. Sur la documentation, on doit aligner le bord de la patte avec l'axe alors que sur le site ils disent que repère se trouve sous les trous oblongs (voir photos).
Faut t-il aligner la patte le long de la pièce ou avec le repère sous les trous oblongs ? Est ce que cela a une grosse incidente sur le résultat ?
Merci
Non, vous interprétez mal ce qui est écrit.
L'importance est capitale ! L'axe AM détermine le bord arrière du support, donc B.
L'axe AH détermine le milieu du vérin et l'alignement de la patte au battant.
Bon W.E
Bonjour Coyote
Pourtant l'axe AM, regarde sur la seconde photo, n'est pas sur le bord de la patte mais au milieu des trous oblongs donc une différence de 2 cm. Il y a une différence entre les directives de la notice dans le carton et les directives sur le site internet SOMFY pour l'axe AM. Je voulais savoir quelle était la bonne solution car comme je le dis précédemment cela décale la patte de fixation de 2cm .
Concernant l'axe AH, pas de difficulté pour moi.
Merci
Romuald, je me sens un peu mal à l'aise envers vous !
Je n'aime pas que mes réponses de Pro souffrent d'un quelconque doute, à contrario, interrogez Somfy.
Je ne consacre pas bénévolement mon temps 7/7j 24/24h à aider des utilisateurs dans le besoin pour que finalement on doute de moi.
Mes réponses sont certifiées et approuvées, et, des portail j'en ai posé qqs uns......Pour qu'on m'écoute.
Si par extraordinaire votre système fonctionne mal suite à mes conseils de pose, vous pourrez alors me reprocher tout ce que vous voulez.
Mais avant cela, je vous demande d'avoir à mon égard la politesse de m'écouter.
Ce que je vous ai répondu est à suivre à la lettre !
L'axe AM est la ligne sur laquelle s'inscrit le bord arrière du support, d'ailleurs, vous avez confirmation sur le disque fourni.
Veuillez consulter ce lien vidéo https://youtu.be/FSJKRXbUz7k
Bon W.E
Désolé Coyotte,
Je ne voulais pas vous froisser, sur les deux photos il me semblait que Somfy ne donnait ps les mêmes explications pour l'axe AM et je voulais comprendre pourquoi.
Merci pour ces explications
Bon week end
Y a pas de mal :-)
Bonne installation.
